一、概述

    超声波流量计是在参照国外同类产品的基础上，进行全新设计的一种通用时差型超声波流量计量仪器，该产品广泛适用于工业环境下无间断测量清洁均匀液体的流量和热量。超声波流量计具有适应性强、低功耗、高可靠性、抗干扰以及优化的智能信号自适应处理能力，无须电路调整，操作简单方便。超声波流量计以其良好的电路设计理念、优质器件的选用，逐步取代早期同类产品成为国内目前应用最为广泛的流量计量仪器。

二、工作原理

超声波流量计由超声波换能器、电子线路及流量显示和累积系统三部分组成。超声波发射换能器将电能转换为超声波能量，并将其发射到被测流体中，接收器接收到的超声波信号，经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。

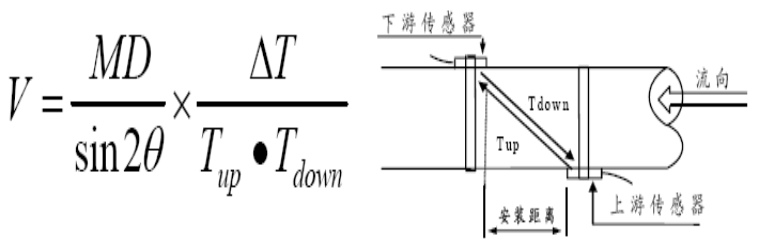

当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速，其关系符合下列表达式：

其中
　　θ为声束与液体流动方向的夹角
　　M为声束在液体的直线传播次数
　　D为管道内径
　　Tup为声束在正方向上的传播时间
　　Tdown为声束在逆方向上的传播时间ΔT=Tup–Tdown
　　一、主机性能参数
　　精度：≤1.0%
　　重复性：0.2%
　　流速范围：0～±64 m/s
　　测量原理：超声波传播时差原理，双CPU并行工作，4字节浮点运算
　　显示：2×10背光型液晶显示器
　　操作：固定式：4×4轻触键盘；便携式：4×4+2轻触键盘
　　输入：5路4~20mA输入，精度0.1%可输入压力、液位、温度等信号
　　输出：电流信号：4~20mA或0~20 mA,阻抗0~1K浮空
　　准确度：0.1%
　　频率信号：1~9999Hz之间任选（OCT输出）
　　脉冲信号：正、负、净流量及热量累计脉冲，继电器及OCT输出
　　报警信号：继电器及OCT输出，近20种信号源可选。数据接口：RS232串行接口，可选配RS485
　　其他功能：记忆日、月、年累积流量，上、断电时间、流量和流量管理功能可选自动或手动补加累积量功能，记忆每天的工作状态；可编程批量（定量）控制器，故障自诊断功能，网络工作方式等。
　　传感器外缚式：标准S型，适用于管径DN15-DN100mm；
　　标准M型，适用于管径DN50-DN700mm；
　　标准L型，适用于管径DN300-DN6000mm；
　　插入式：测量管道材质不限（焊接、不焊接都可以）适用于管径DN80以上
　　标准管段式：适用于管径DN10-DN400，整机测量精度±0.2%
　　电缆长度：单根可加长至500米（定货时请特殊说明）
　　管道
　　衬材：碳钢、不锈钢、铸铁、PVC、水泥管等一切质地密致管道
　　内径：20mm—6000mm
　　直管段长度：上游≥10D，下游≥5D，距泵出口处≥30D
　　流体
　　种类：水、酸碱液、食物油、汽油、煤油、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。
　　浊度：≤10000 ppm,且气泡含量小
　　温度：-10~110℃
　　流向：可对正反向流量分别计量，并可计量净流量
　　工作环境温度
　　主机：-10-70℃
　　探头：-30~+110℃
　　湿度
　　主机：85%RH
　　探头：可浸水工作，水深≤3米
