一、产品简介

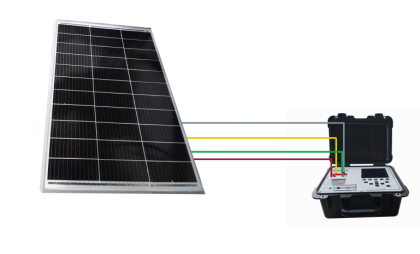

JD-PV30便携式太阳能电池测试仪主要用于室外太阳能电池阵列/组件/电池片伏安特性测试，能够方便、快速的测试太阳能电池阵列/组件/电池片在自然光照下的工作特性，可为太阳能电站设计、验收、维护提供测试保障，是电站建设单位、质检部门、生产厂家、科研单位等必备检测工具。

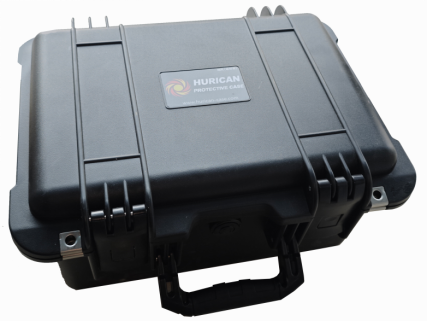

JD-PV30便携式IV测试仪采⽤⼀体式封装技术，中英⽂操作界⾯功能说明清晰，⼀键式检测数据 导出，单块组件/组串检测速度10秒完成，快速精准检测全面。

整机配备更为⾼精度的电容/电阻式负载，同时配备了更为快速的辐照计操作模块以及对应的IV曲线分 析软件，可以更⾼清的解析IV曲线的同时具备持续IV不间断扫描的优势，助⼒光伏全体系电站的检测。

二、应用领域

单组件测试、组串测试、辐照测试、发电量测试

三、可测试性能指标

阴影遮挡、灰尘衰减、STC对⽐、填充因⼦、IV曲线、最⼤功率、最⼤功率电压

最⼤功率电流、辐照度、环境温度、组件温度、PV曲线、转换效率、发电量

四、产品特点

1、0～200V⾼精度曲线测试：采⽤我司最新的电阻式测试模块，单组件检测更为精准，可最⼤测试200V组串的IV曲线测试，以及20A 组串的串并联测试

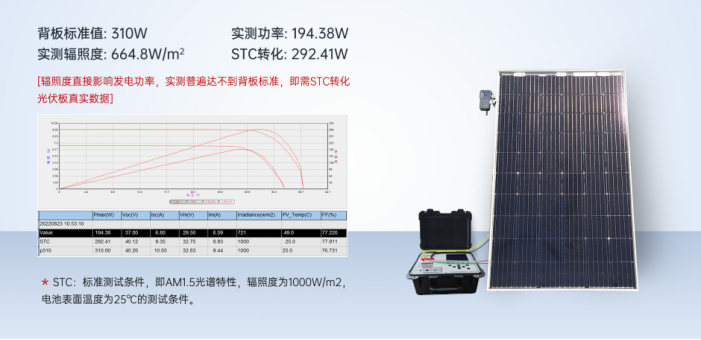

2、STC标称参数转化测试：IV测试，匹配当前95%以上光伏电池板规格，更快速的切换不同规格组件参数，并⾃动计算出电池板当前发 电效率以及转化率，帮助⽤户更精准的知悉组件真实参数。

3、国标⾏业基准设备符合国际与⾏业执⾏标准，并可作为第三⽅计量依据。

◎IEC 61215-2005 地⾯⽤晶体硅光伏组件 —设计鉴定与定型

◎IEC 61646-2008 地⾯⽤薄膜电池设计与鉴定规范

◎CGC/GF003.1:2009 并⽹光伏发电系统⼯程验收技术规范第1部分： 电⽓设备

◎GB4793.1-2007/IEC 60010-1 测试、控制和实验室⽤电⽓设备的安全要求

◎IEC60904-2 2007 标准太阳电池的要求

◎IEC60891-2009 光伏器件的IV实测特性的温度和辐照度修正⽅法

◎IEC61853-2011 光伏器件性能测试和能量等级

◎通过CE及ROHS认证

◎经过中国计量科学研究院权威验证，电压、 电流测试准确性均优于0.2%，达到并超过产品指标要求。

4、组件条码扫描功能：检测可配备⽆线扫码进⾏组件条码录⼊，PV30检测数据⾃动匹配组件条码并 可对应打印，便于溯源查询。

5、连续性测试：PV30可连续性测试光伏电池IV数据，20s⼀次的⾃动检测，可帮助⽤户持续性监控组件各性能参数并进⾏对⽐。

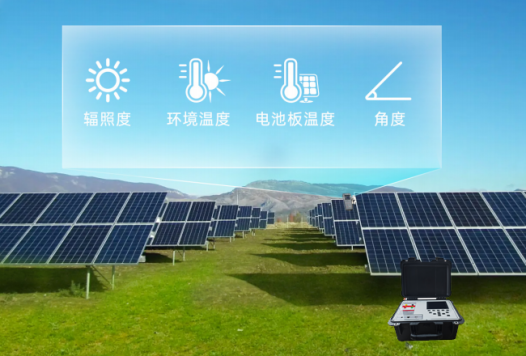

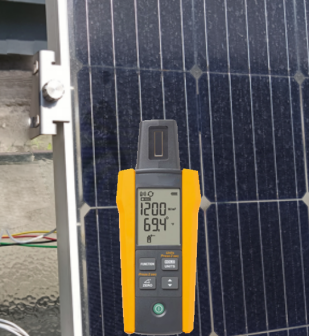

6、环境监测功能：具备环境温度检测、 电池板温度检测、太 阳辐照度检测等环境检测功能，并可提供 ⽤户可选的辐照计匹配。

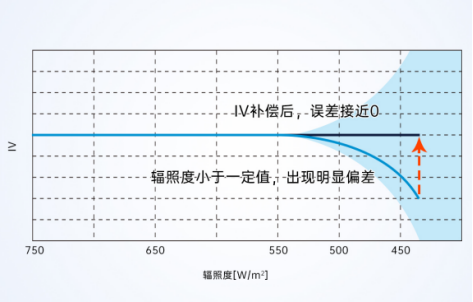

7、iV补偿功能：可真正⽀持光伏电池⽚的户外验证，适应⼯程化应⽤的实验阶段光伏电池户外性能测试。

8、国产配置国际标准⾦牌售后：PV30国内提供24⼩时快速售后，并提供软硬件的免费升级服务

9、中英⽂操作界⾯：针对不同市场与不同⽤户需求PV30提供中英⽂操作界⾯，简洁的操作菜单可让⽤户快速掌握仪器各项功能。

10、持久续航：PV30提供内置了⾼容量锂电池模组锂电模组可备选更换便捷长达10H持续续航为测试提供充⾜电力。

11、量程切换：针对不同规格的组件/组串的电流电压，PV30可⾃动切换测试量程，以提供更为精准的测试范围，并提供过压过流保护。

12、⾼扩容：PV30内机可靠储存超过2000幅测试波形 并提供SD卡插槽 ，⽀持存储空间扩容，可通过USB同步主机储存数据⾄PC端软件分析。

13、光伏组件修正数据库：内置丰富的太阳能电池组件修正模型数据库，覆盖⼤多数组件⽣产商的产品，为测试结果的转化⽐提供参考，并为⽤户提供了全⾯的参数设置功能可⼿动添加。

14、⾼压隔离设计更安全：设备内部具备⾼压隔壁电源设计 为⽤户提供可靠的安全保证，开路电压最⼤测试范围可到1500V 提供⾼达30KW光伏阵列测试功能。

15、100⽶⽆线通讯：主机与探头之间采⽤⽆线连接，提供最⼤25⽶的⽆线连接功能，使现场测试更便捷，⽅便。

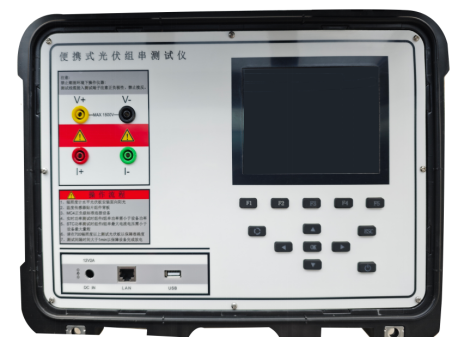

16、触屏⾯板操作：主机操作⾯板采⽤触屏加键盘的操作⽅式 ⾼亮的液晶屏幕可在阳光下显⽰更为清晰，整机包含丰富的外设接⼜提供多种拓展联机功能。

五、技术参数

1、测试对象

2、规格参数

3、硬件参数

六、配置清单
