自动气象站是常用的气象监测设备之一，该设备的使用能够帮助用户获取精确的气象数据，为做好气象服务工作提供支持和帮助。

以下是对五要素自动气象站的介绍。

一、自动气象站产品简介

　　JD-CQX5自动气象站是一款高度集成、低功耗、可快速安装、便于野外监测使用的高精度自动气象观测设备。

　　该设备免调试，可快速布置，广泛运用于气象、农业、林业、环保、海洋、机场、港口、科学考察、校园教育等领域。

　　与传统的超声波气象站相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

该设备创新性的采用五要素一体式传感器，可对风速、风向、温度、湿度、气压等气象要素进行实时观测，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将五项参数一次性输出给用户。

二、自动气象站产品特点

1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向

3、风速、风向、温度、湿度、气压五要素一体式传感器

4、标配GPRS；可选配RJ45、以太网、4-20ma、Lora透传、4G透传、蓝牙、485转USB等多种传输方式

5、两米碳钢支架，顶部无需法兰盘可直接套接传感器

6、传感器外壳采用进口ASA材质，更有效对抗盐雾等环境，防护等级达到IP65以上

三、自动气象站技术参数

1、风速：测量原理超声波，0～60m/s（±0.1m/s）分辨率0.01m/s；

2、风向：测量原理超声波，0～360°（±2°）；分辨率：1°；

3、空气温度：测量原理二极管结电压法，-40-60℃（±0.3℃），分辨率0.01℃；

4、空气湿度：测量原理电容式，0-100%RH（±3%RH）,分辨率：0.1%RH；

5、大气压力：测量原理压阻式，30-1100hpa（±0.25%），分辨率0.1hpa；

6、采集器供电接口：GX-12-3P插头，输入电压5V，带RS232输出Json数据格式,采集器供电：DC5V±0.5V峰值电流1A,

7、传感器modbus、485接口：GX-12-4P插头，输出供电电压12V/1A,设备配置接口：GX-12-4P插头，输入电压5V

8、太阳能供电、配置铅酸电池，可选配30W 20AH/50W 40AH/100W 100AH.充电控制器：150W，MPPT自动功率点跟踪，效率提高20%

9、数据上传间隔：1分钟-1000分钟可调

10、7寸安卓触屏，屏幕尺寸：1024*600 RGB LCD

11、整机取得国家气象计量站校准证书

12、整机取得实用新型专利，专利号ZL 2020 2 3208599.8

13、生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证

15、生产企业为3A级信用企业

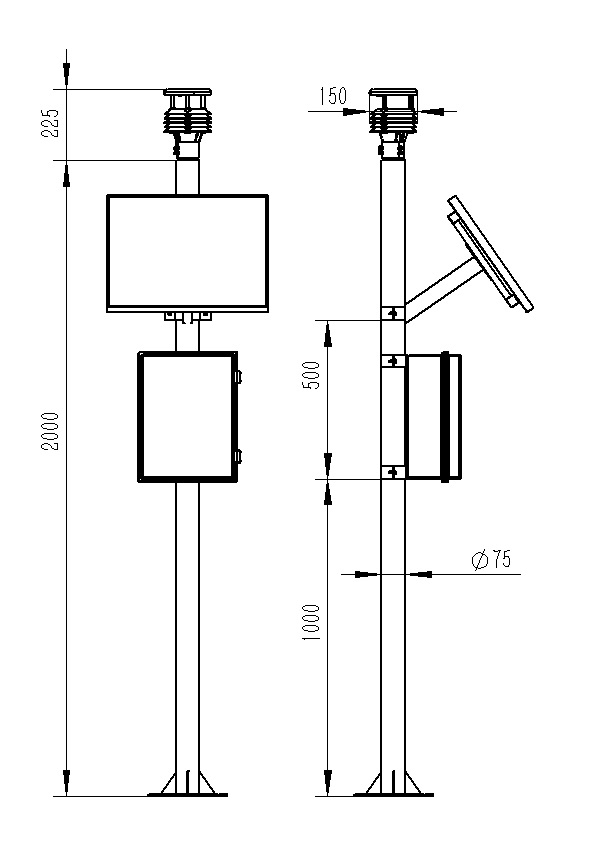

四、产品尺寸图

五、产品结构图
